3D tisk – užitečný přehled

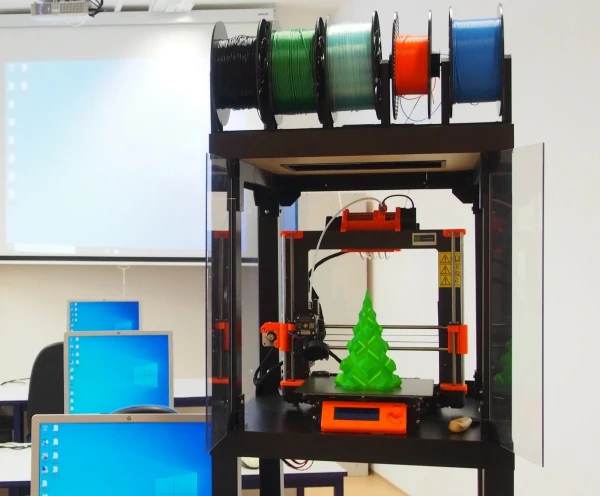

Máte ve škole nebo doma 3D tiskárnu? Zejména do začátků se vám může hodit tato stránka. Získáte zde tipy co tisknout, v čem 3D modely vytvářet a další tipy. Učitelé se mohou přidat do skupiny 3D tisk pro učitele na Facebooku a sdílet své zkušenosti.
Obsah stránky:
- Software pro 3D modelování
- Generování modelů
- Databáze modelů
- Jaké modely (učební pomůcky) ve škole tisknout?
- Tipy a metodiky pro 3D tisk ve škole
Software pro 3D modelování
Pro začátečníky
-

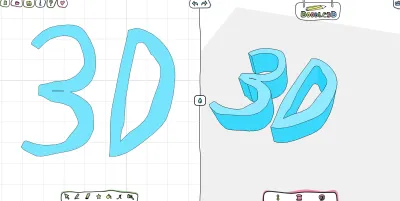

Doodle3D – super jednoduchý modelovací online nástroj, funguje zdarma a bez registrace; stačí v levé části od ruky cokoliv nakreslit, v pravé části uvidíte 3D model, který si pak můžete stáhnout ve formátu STL; jednodušší už to být nemůže :-)
➡ doodle3d.com -

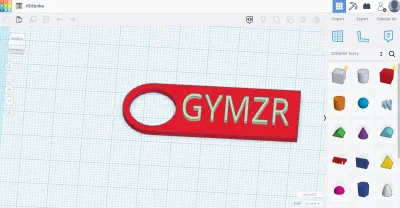

Tinkercad – jednoduchý modelovací online software (zdarma), ideální pro výuku a do začátků s 3D modelováním; je třeba mít vytvořené účty, žáky je možné přiřadit do virtuální třídy; Tinkercad umí také v sekci Codeblocks vytvářet jednoduché algoritmy tvořící složitější 3D modely nebo virtuálně navrhovat elektronické obvody (např. pro Arduino)
➡ tinkercad.com -

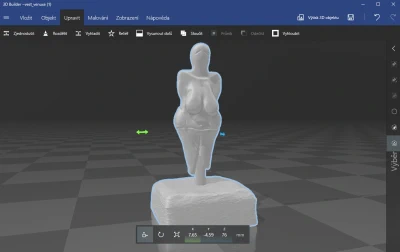

3D Builder – jednoduchý modelovací software (dostupný zdarma na Windows zařízení skrze Store) – oproti Tinkercadu je offline, na méně výkonných počítačích je rychlejší (např. při importu a úpravě staženého modelu), ale Tinkercad je mnohdy přesnější a pro práci pohodlnější
➡ ke stažení na Store
Pro pokročilé
-

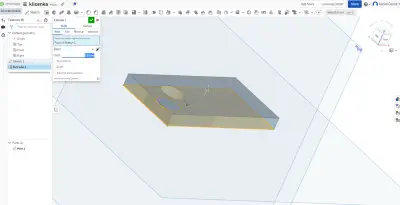

Onshape – pokročilý profesionální (parametrický) modelovací software, který je čistě online (běží v prohlížeči, není nutné nic instalovat); je třeba vytvořit účty, které jsou pro učitele a studenty zdarma; aktuálně jej používám nejvíce
➡ onshape.com -

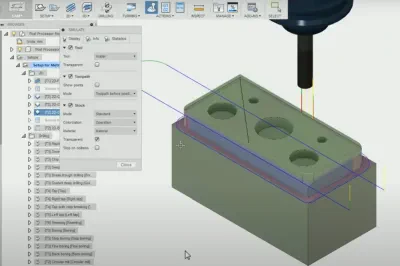

Fusion 360 – pokročilý profesionální (parametrický) modelovací software, který je pro osobní účely a také pro učitele a žáky zdarma; pro získání školní licence (ověření účtu učitele) je třeba zaslat např. doklad o zaměstnání ve škole (pozor, základní školy nedostávají školní licenci – v takovém případě lze poradit pouze používání osobní "kutilské" verze)
➡ autodesk.cz/products/fusion-360
➡ návod na získání osobní (kutilské) verze zdarma -

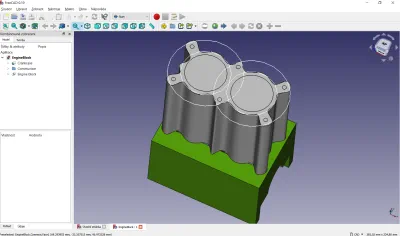

FreeCAD – open source parametrický modelovací software; subjektivně mi přijde méně přívětivý oproti Fusionu, ale stačí jej prostě nainstalovat a není nutné řešit účty a licence
➡ freecadweb.org -

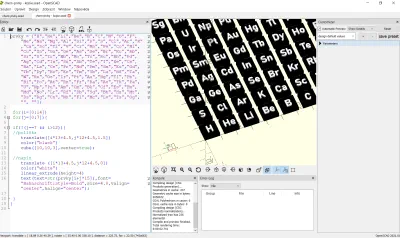

OpenSCAD – open source nástroj pro tvorbu 3D modelů pomocí algoritmů; kdo rád programuje nebo tvoří nějaký kód, bude zde doma :-)
➡ openscad.org
Generování modelů

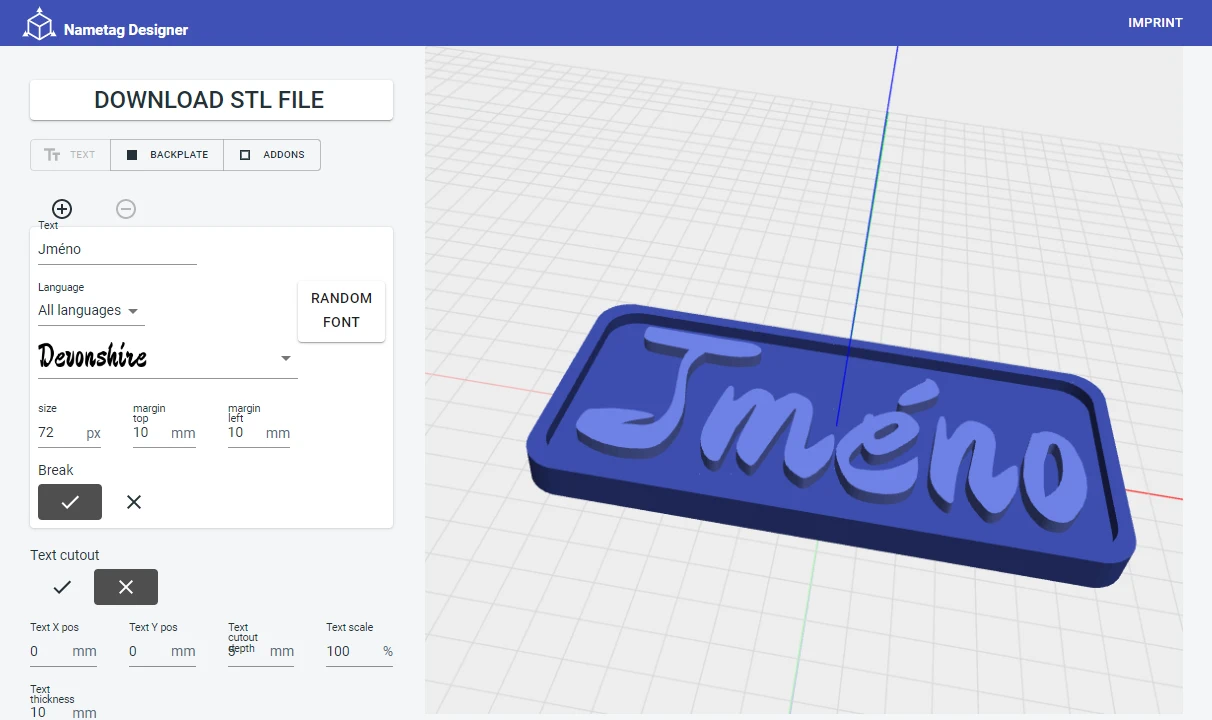

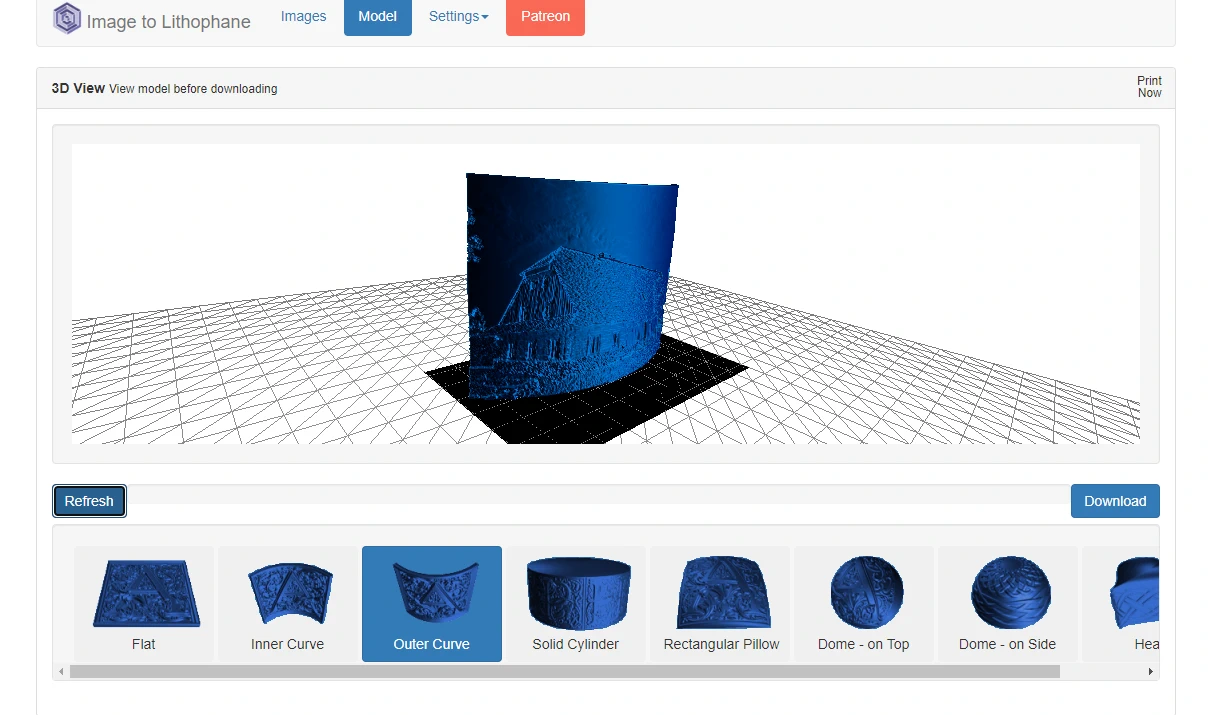

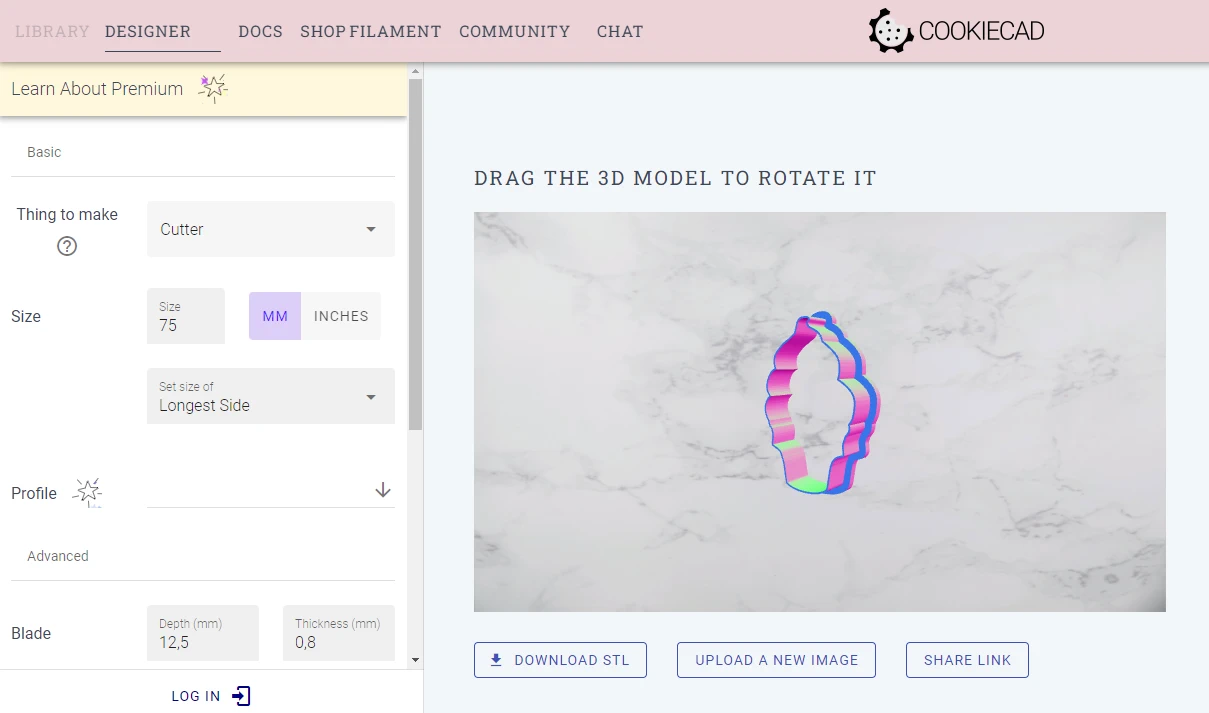

Ne vše je nutné modelovat – třeba takové vykrajovátko nebo cedulku s trochou snahy vymodelujete, ale pokud potřebujete mít výsledek rychle, hodí se nástroje, ve kterých jen nastavíte parametry a ony vám vygenerují hotový model.
Další zajímavé generátory najdete např. na https://makerworld.com/en/makerlab
Databáze modelů
Pokud potřebujete něco vytisknout, dříve než to začnete modelovat, vyplatí se zjistit, jestli to už někdo nevymodeloval a nedal dalším k dispozici. Databáze jsou většinou mezinárodní, a tak v případě hledání konkrétního modelu je vhodné do vyhledávacího pole napsat anglický výraz.
- Printables od společnosti Prusa Research
- MakerWorld od společnosti Bambu Lab
- Thingiverse
- Pinshape
- GrabCAD - databáze modelů, často i se zdrojovými soubory pro parametrické modelování
Jaké modely (učební pomůcky) ve škole tisknout?
V dostupných databázích 3D modelů na vás čekají tisíce modelů a určitě si tam vyberete, jen s hledáním strávíte nějaký čas. Pokud chcete rovnou začít tisknout zajímavé učební pomůcky, můžete využít následující výběr modelů.
Dějepis – Jazyky – Matematika – Sport, tělesná výchova – Zeměpis – Užitečné modely k 3D tiskárně

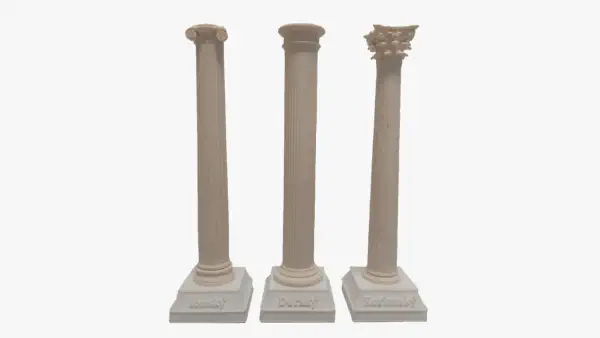

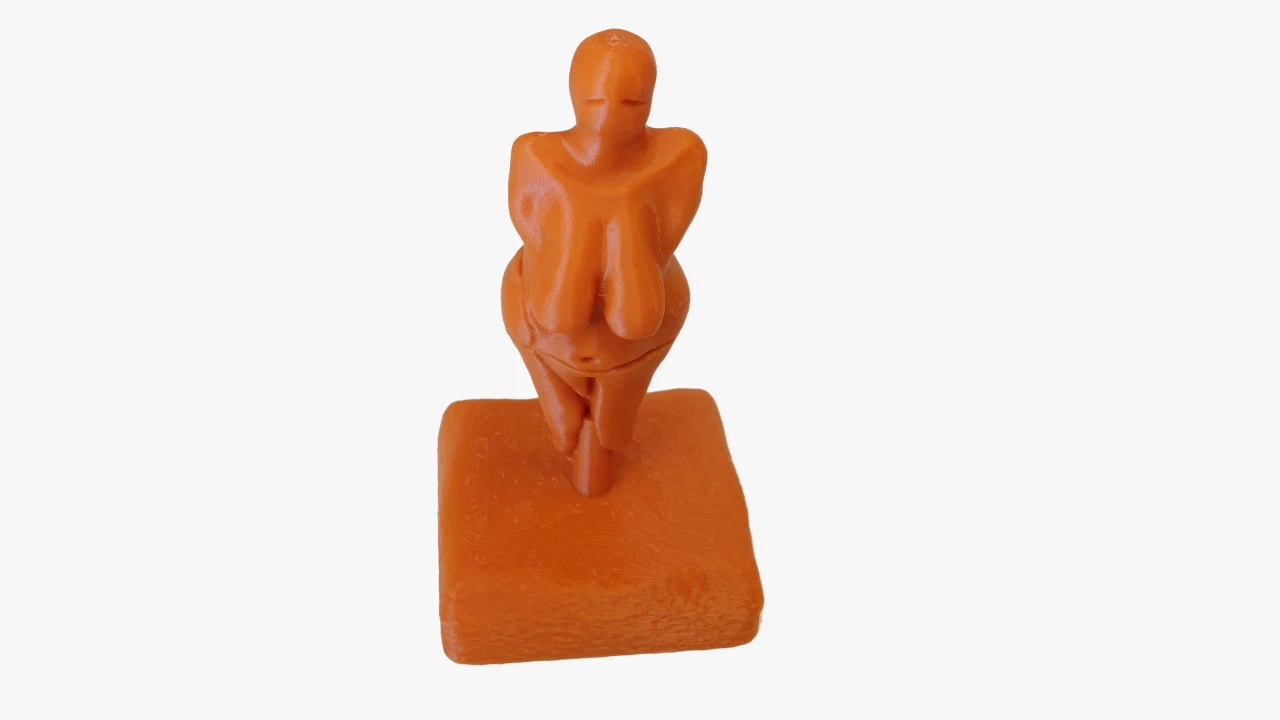

Dějepis
Jazyky

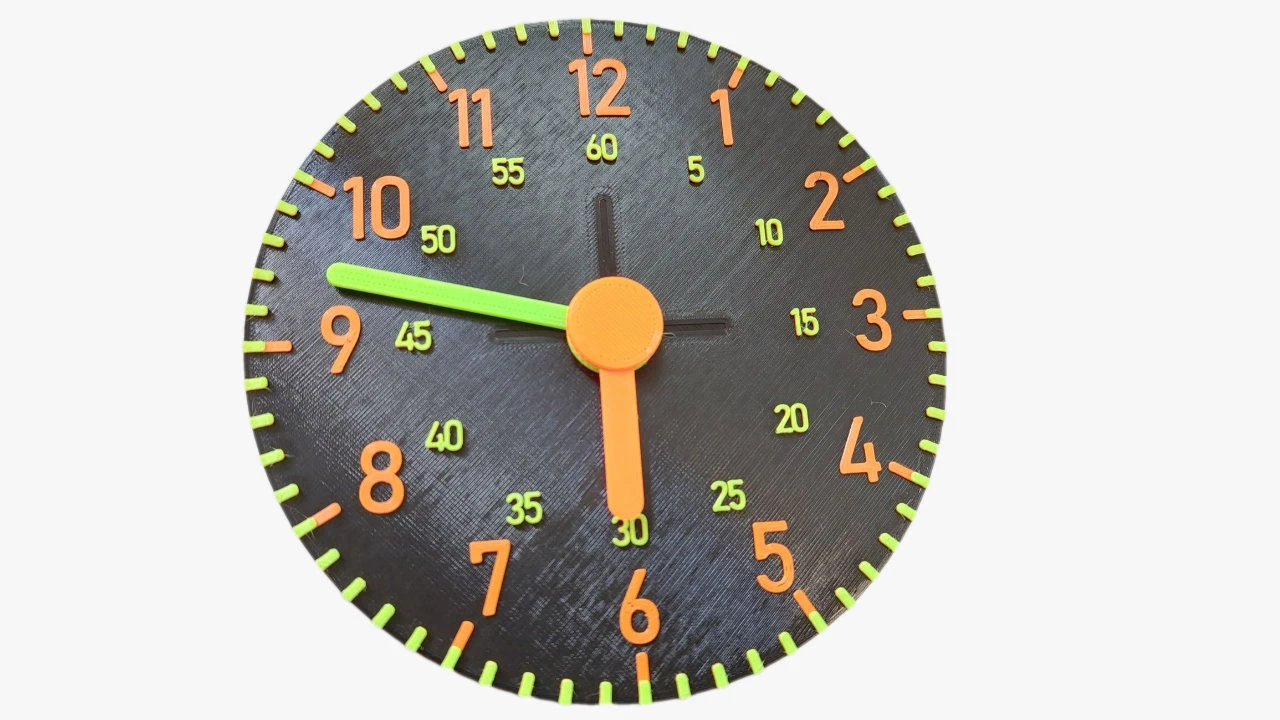

Hodiny („řekni mi čas“)
Stáhnout model
Oproti papírovým se ručičky nepohybují samovolně a jsou na sobě zcela nezávislé.

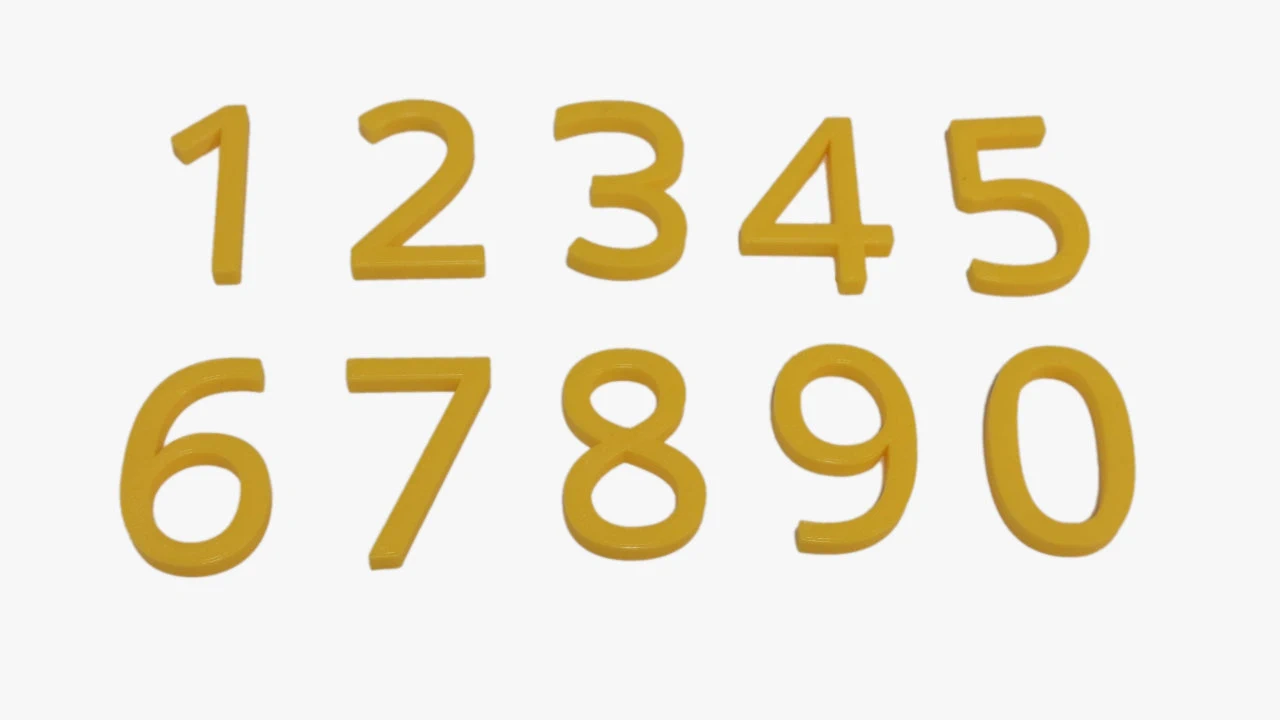

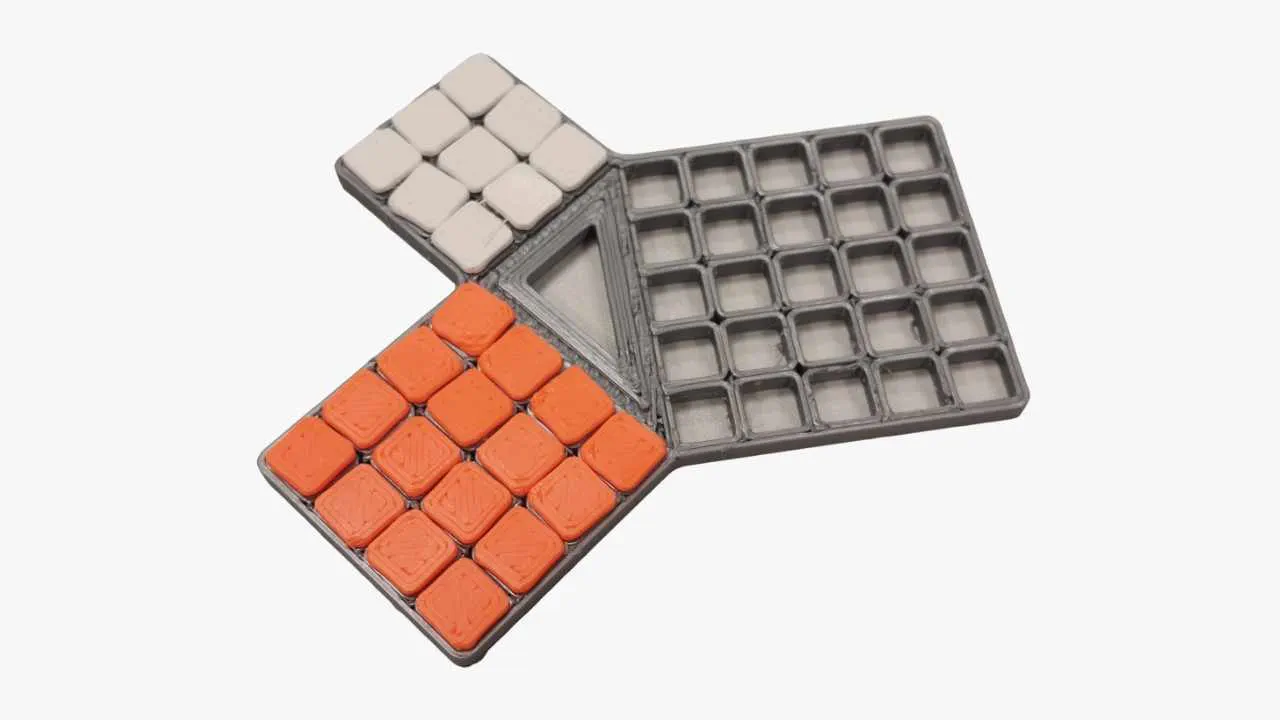

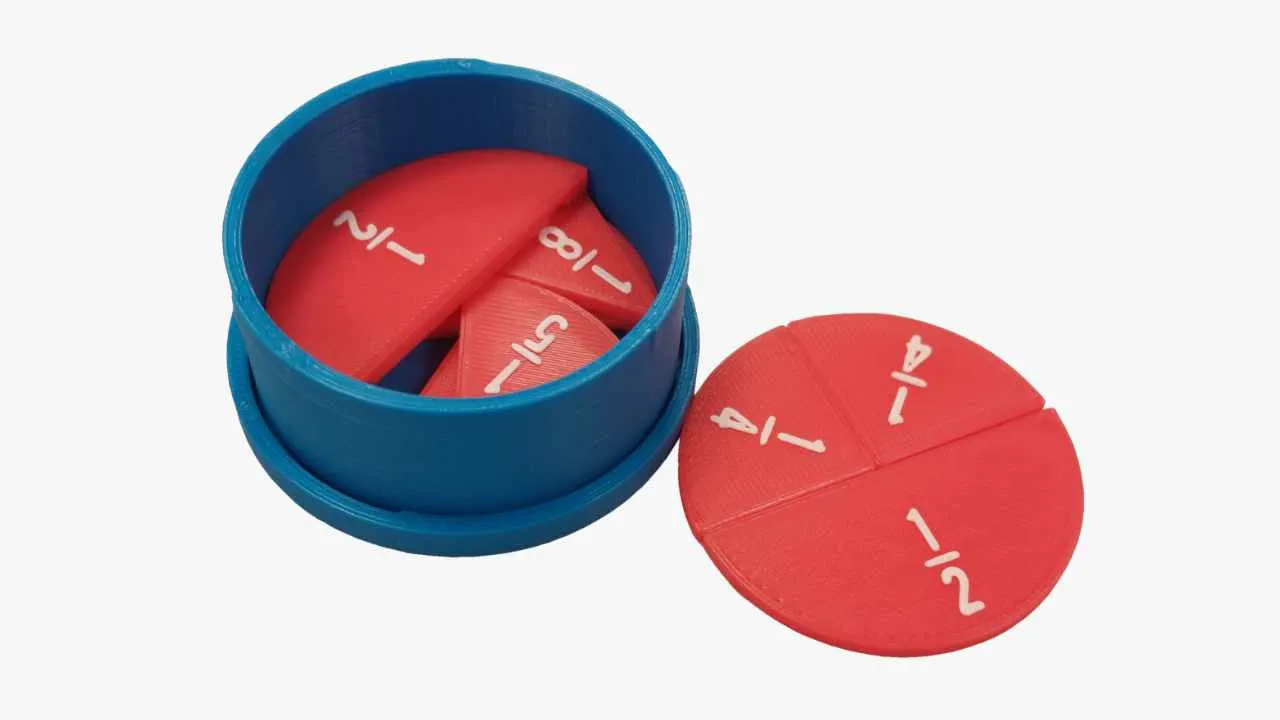

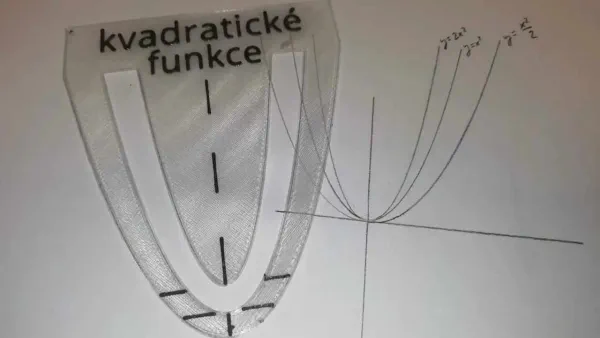

Matematika

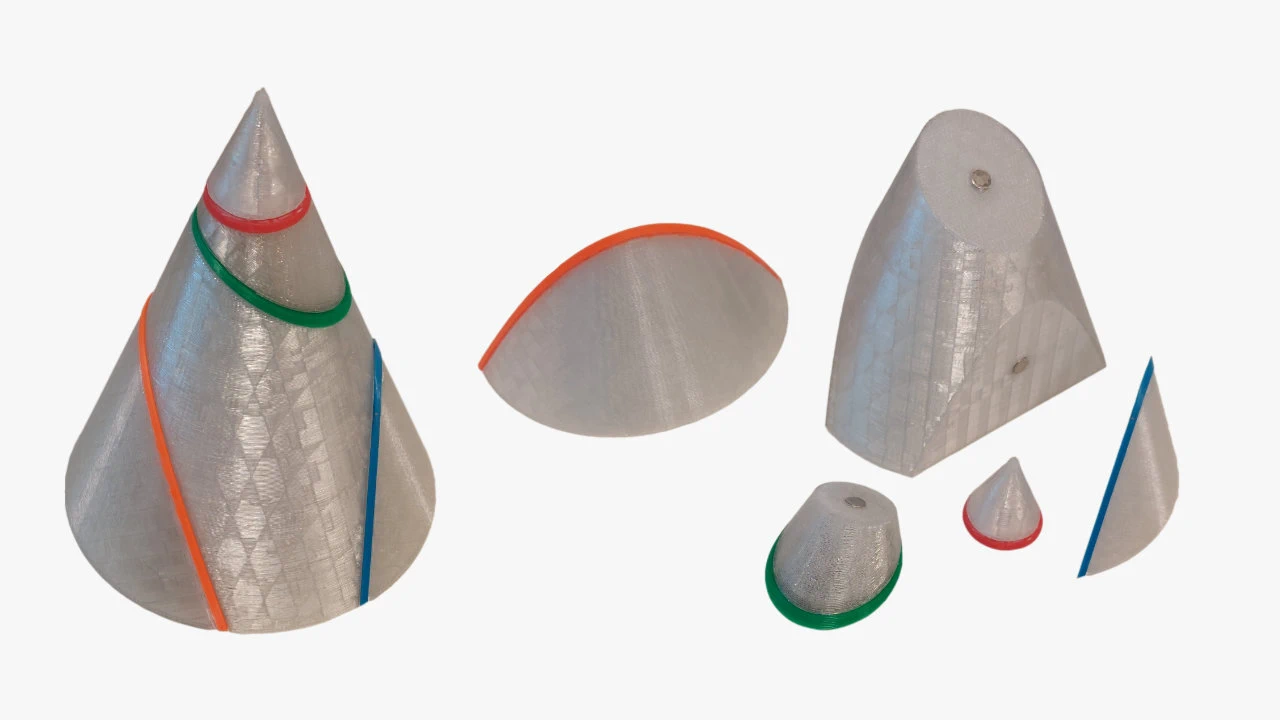

Kuželosečky
Stáhnout model
Model složený z více částí, které spolu drží magnety. Pro sestavení je třeba vteřinové lepidlo.

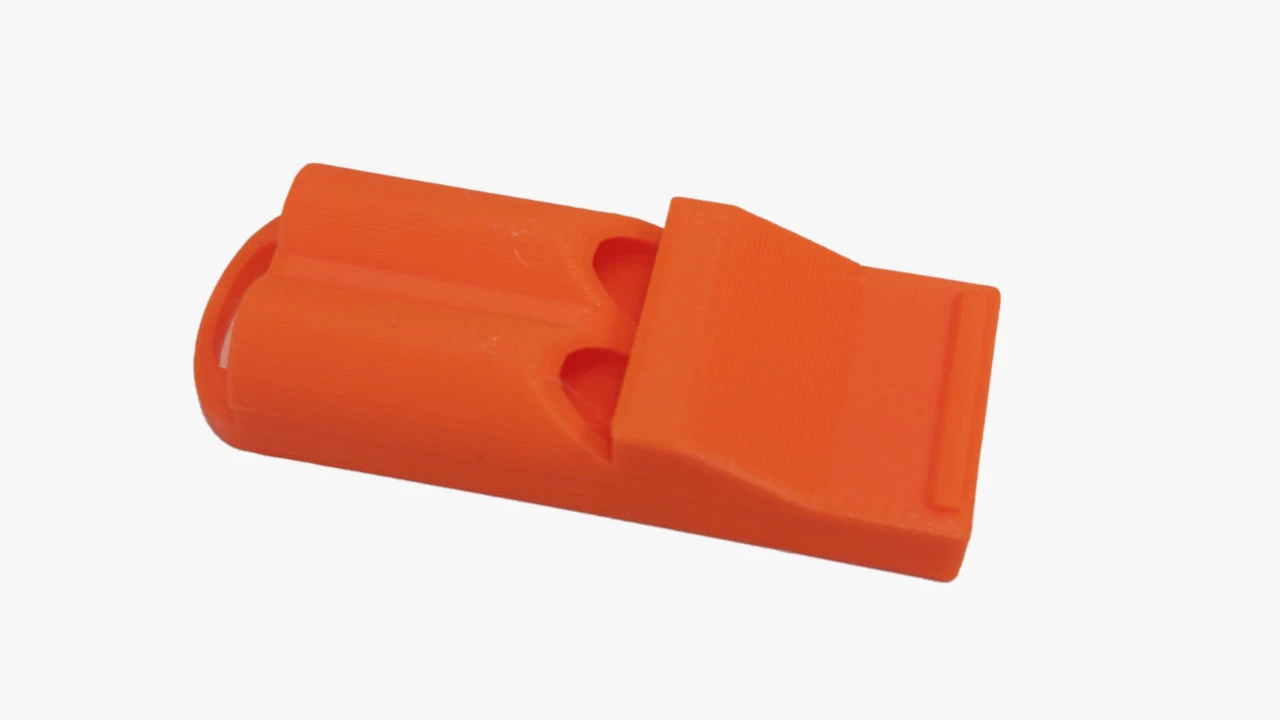

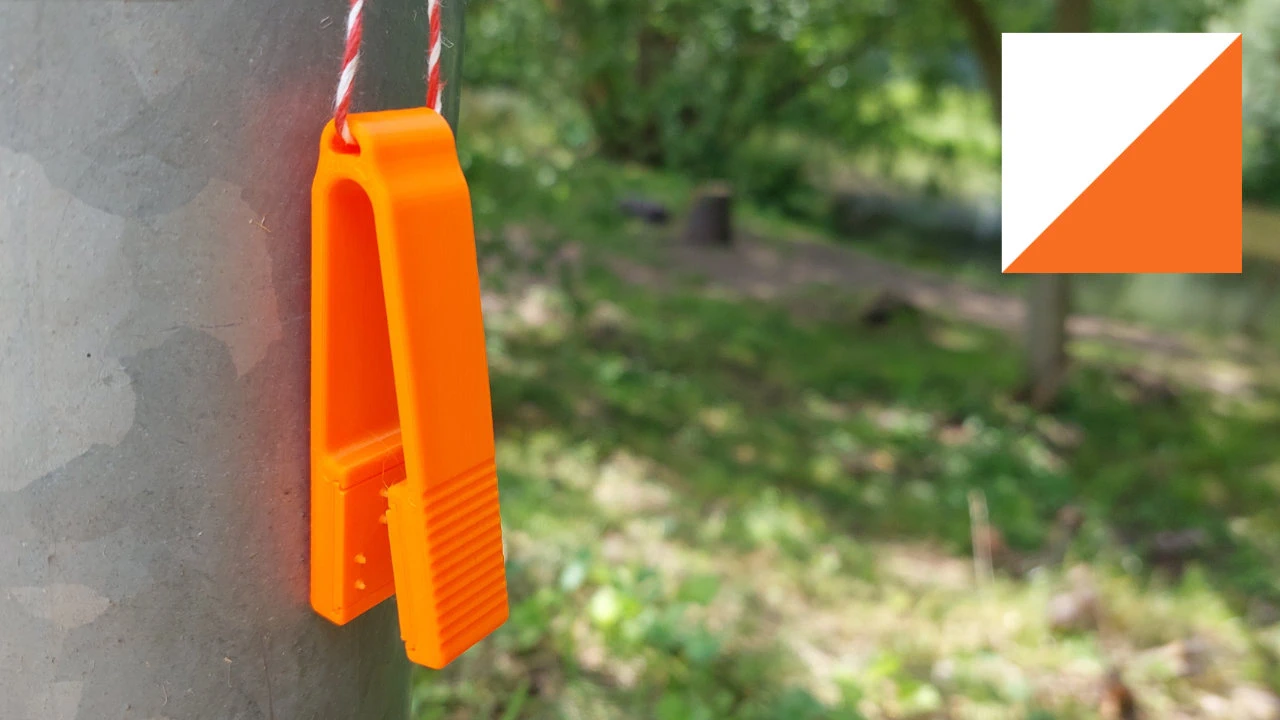

Sport, tělesná výchova

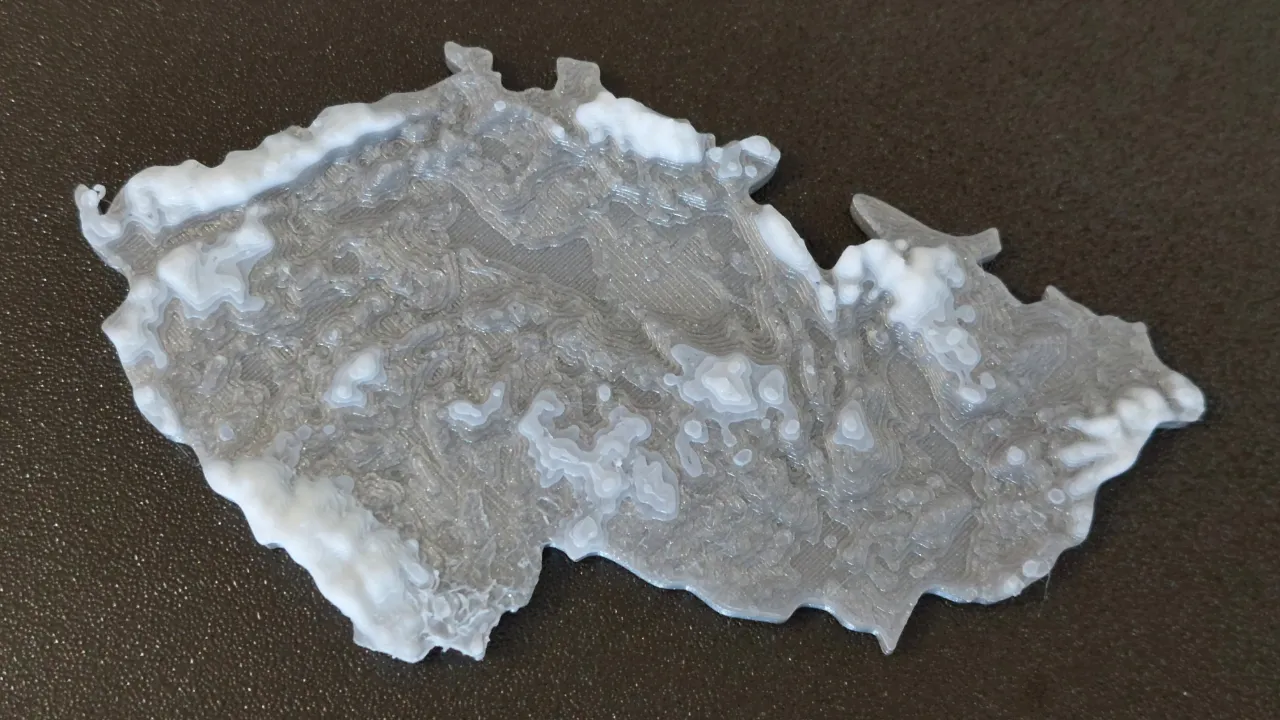

Zeměpis
Užitečné modely k 3D tiskárně

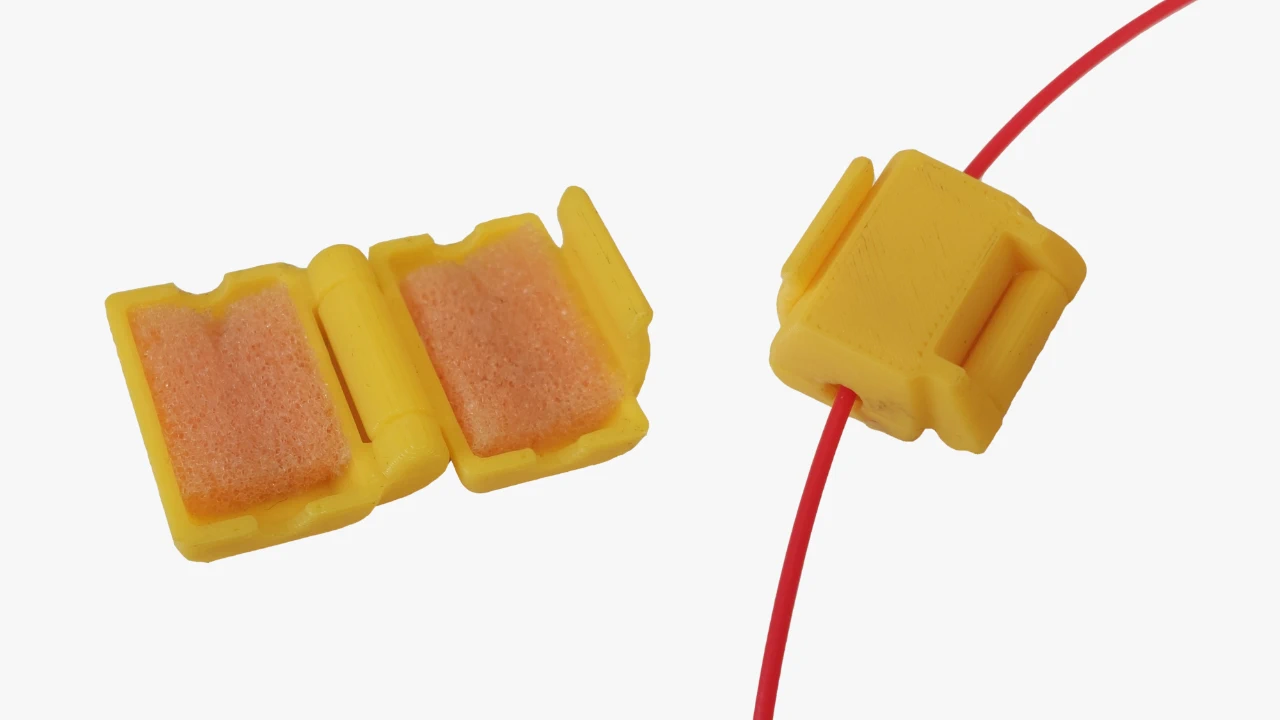

Čistítko na filament
Stáhnout model
Ideální pokud se potýkáte s prachem (a nechcete, aby vám zacpal trysku).

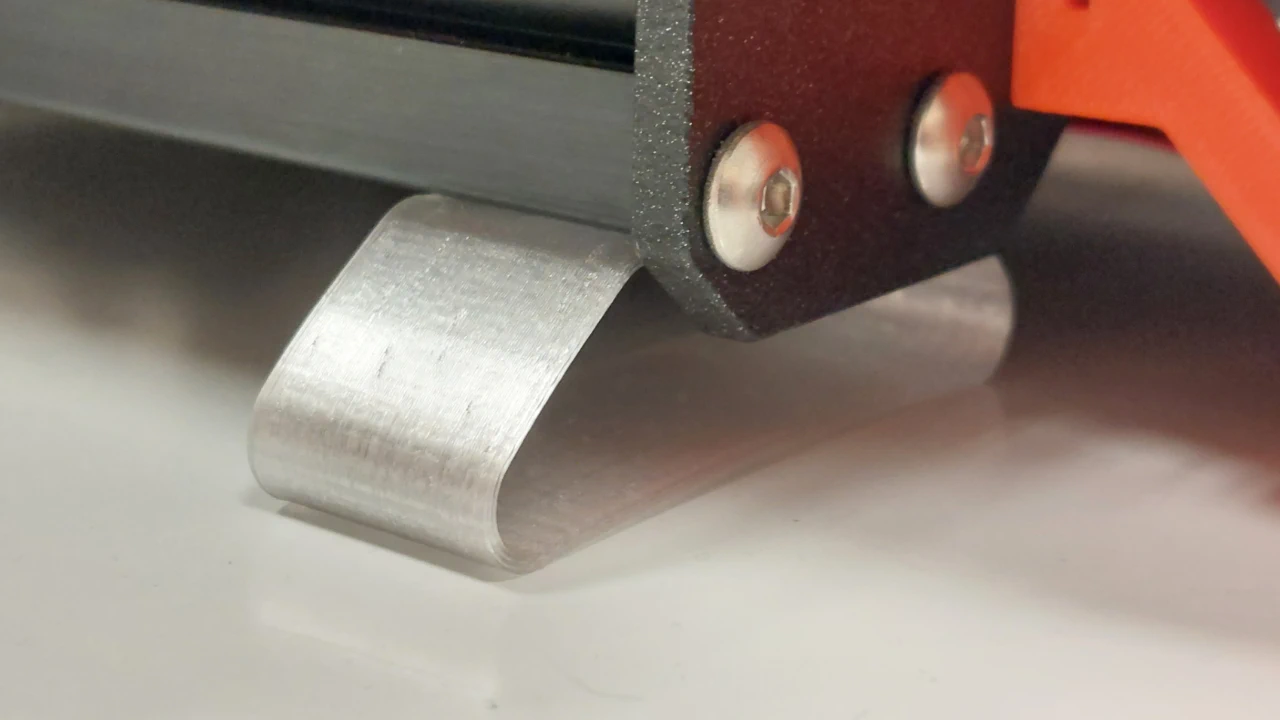

Antivibrační nožky
Stáhnout model
Výrazně sníží hluk tiskárny (vibrace, které se přenášejí do stolu).
Tipy a metodiky pro 3D tisk ve škole
- Lekce 3D tisku na FabLab University skvěle využitelné do výuky
- BE3D ACADEMY nabízí skvělé modely i s metodikou

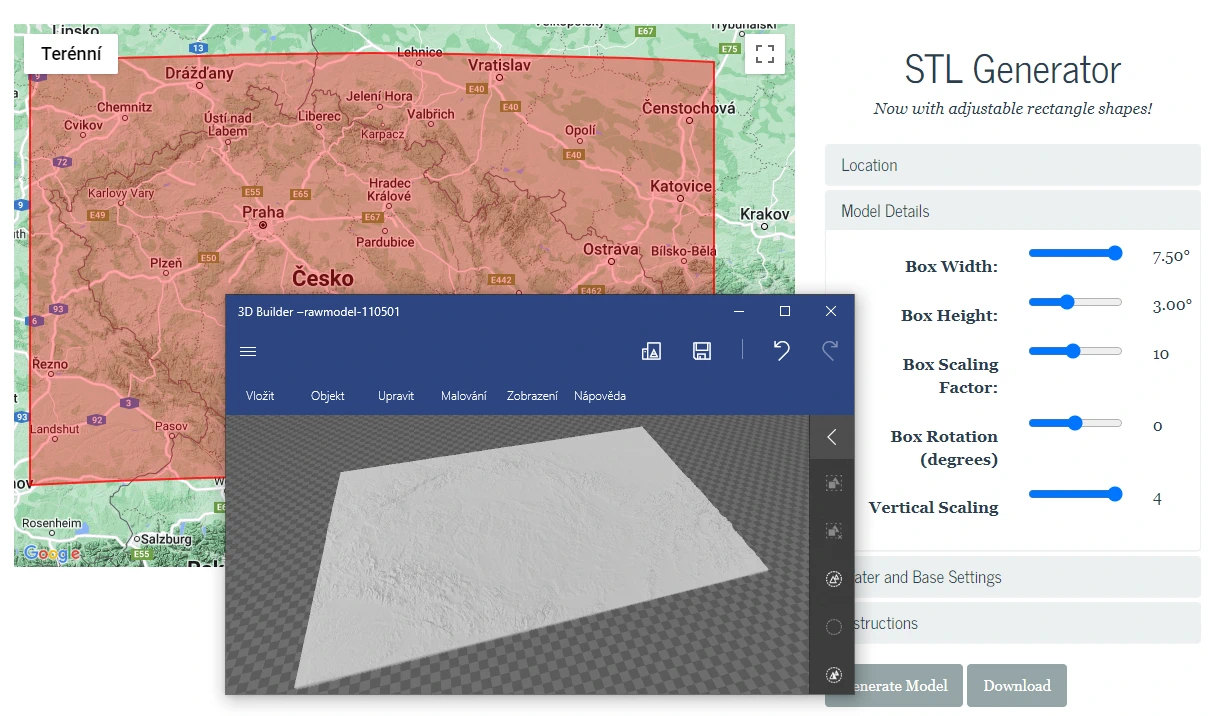

- Využití 3D modelu terénu v zeměpisu – tvorba modelu povodí
- 3D tisk a zeměpis – článek na webu zachranzemepis.cz
Videa – tutoriály
- 3D tisk pro školství – webinář firmy K-net
- 3D modelování pro začátečníky v TinkerCADu
Tipy pro samotný 3D tisk
-
Co dělat, když model nedrží na podložce? Vyzkoušejte postupně tyto tipy:
- Vyčistěte důkladně podložku – jakýkoliv dotyk ruky přenáší mastnotu a na daném místě model nebude dobře držet. Pro čištění od mastnoty je ideální isopropylalkohol a tiskový plát se čistí nejlépe, když není zahřátý. Osvědčilo se mi podložku jednou za čas umýt jarem/mýdlem.
- U vysokých modelů, které mají menší plochu první vrstvy se vyplatí ve Sliceru nastavit tzv. límec (anglicky brim). Slicer vygeneruje větší plochu první vrstvy, díky čemuž model bude daleko lépe držet.
- Mírně zvyšte teplotu podložky (např. z 60 °C na 65 °C v případě PLA) – můžete to udělat ve Sliceru i později po začátku tisku.
- Projděte znovu kalibraci první vrstvy. Podrobný návod pro Průšu najdete zde.
